ソリューション技術

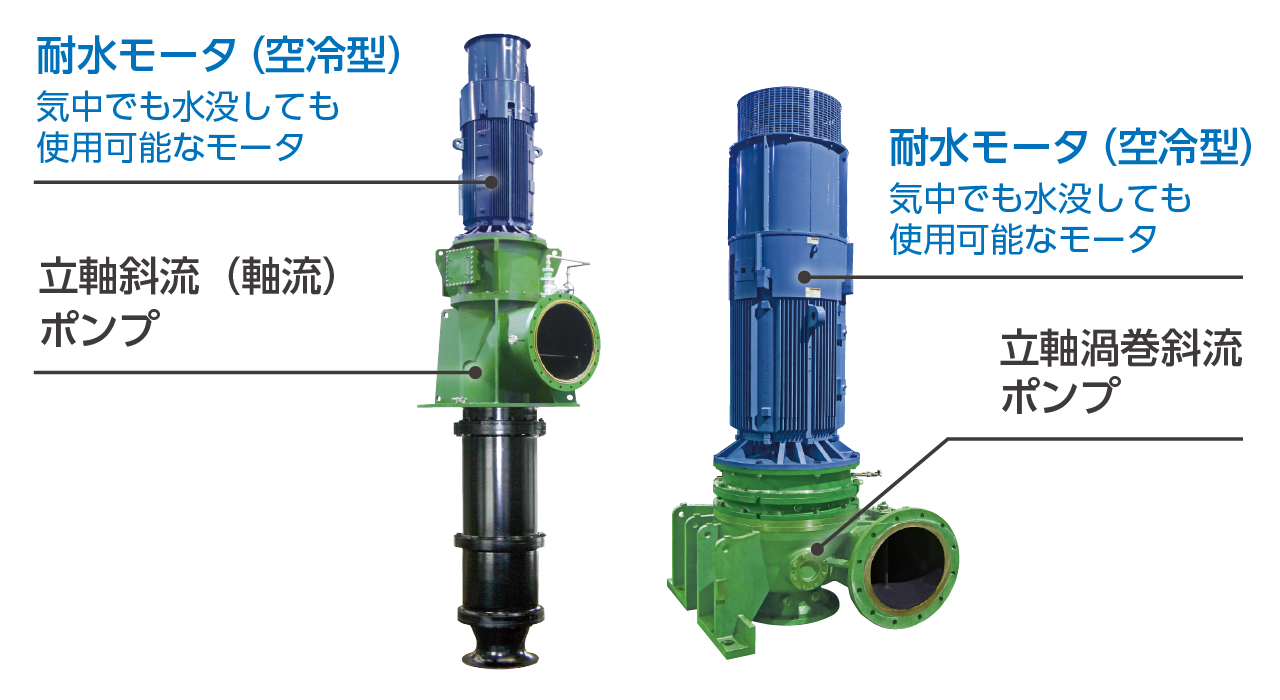

耐水モータ一体型ポンプ
ポンプと耐水モータの一体水密化構造により、万一の浸水にもポンプ運転が可能、設備も簡素化
従来のポンプ場は、電動機だけでも水没しないように地表（GL）より高い位置に設置されています。しかし、増加傾向にある豪雨によって従来の設置高さでは電動機が水没し、ポンプが運転不能になる事例が増えています。
耐水モータ一体型ポンプは、ポンプとモータを耐水・一体化し、全体を水密構造としています。そのため、ポンプ場が万一浸水してもポンプは問題なく運転でき、排水機能を確保することができます。また、ポンプと電動機が一体のため、設備が簡素化されるとともに耐震性が向上します。
ポンプ場の比較

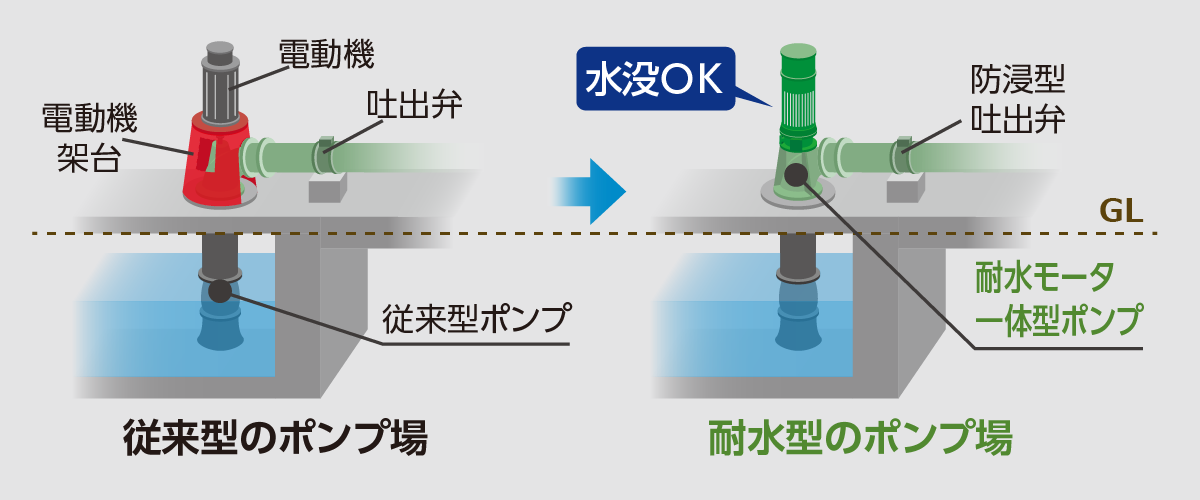

立軸斜流型のポンプ場比較（一床式）

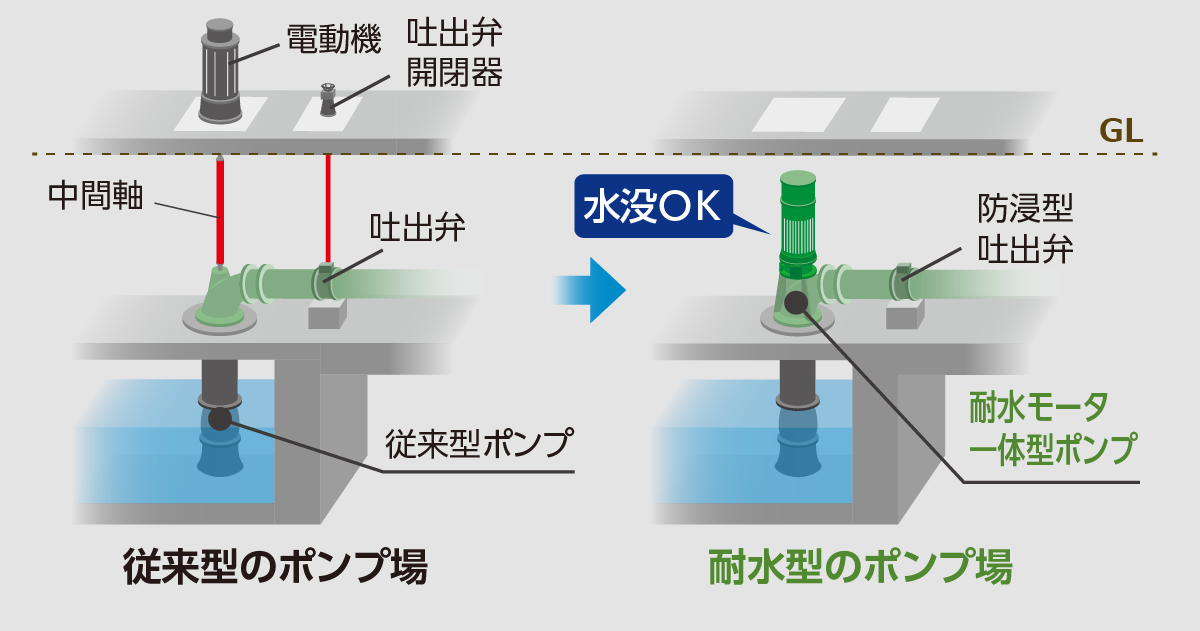

立軸斜流型のポンプ場比較（二床式）

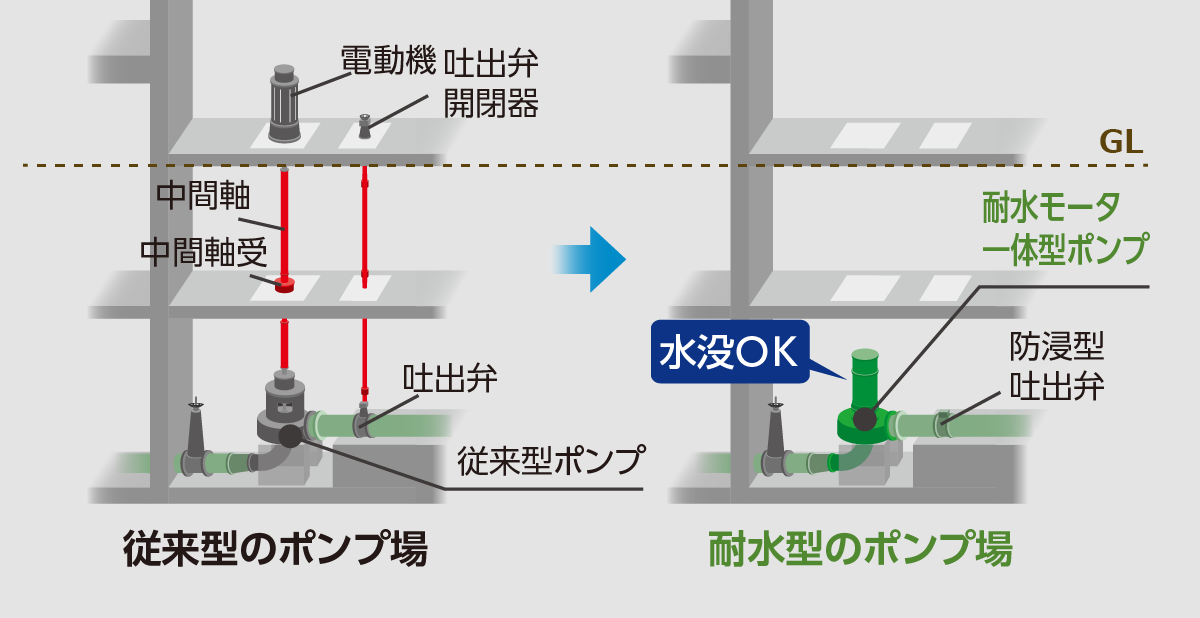

立軸渦巻斜流型のポンプ場比較（三床式）
適用効果
- ⽴軸ポンプと耐⽔モータを⼀体化した⽔密構造によって、⽔没しても運転が可能です。
結果、ライフラインの早期回復にも貢献します。 - 耐⽔モータは気中にあるため（通常時）、⽔中モータポンプに⽐べ、絶縁低下の懸念がありません。
- ポンプとモータが⼀体構造のため、耐震性に優れます。
- ポンプとモータは耐⽔性に優れているため、屋外設置（建屋レス）が可能です。
- 耐⽔モータとポンプ上部は陸上部に設置されるため、⽔中モータポンプに⽐べ、点検が容易です。
- 中間軸などが不要なため、設備が簡単・安価になります。
- 機器をポンプ室に集約できるため、維持管理が容易になります。

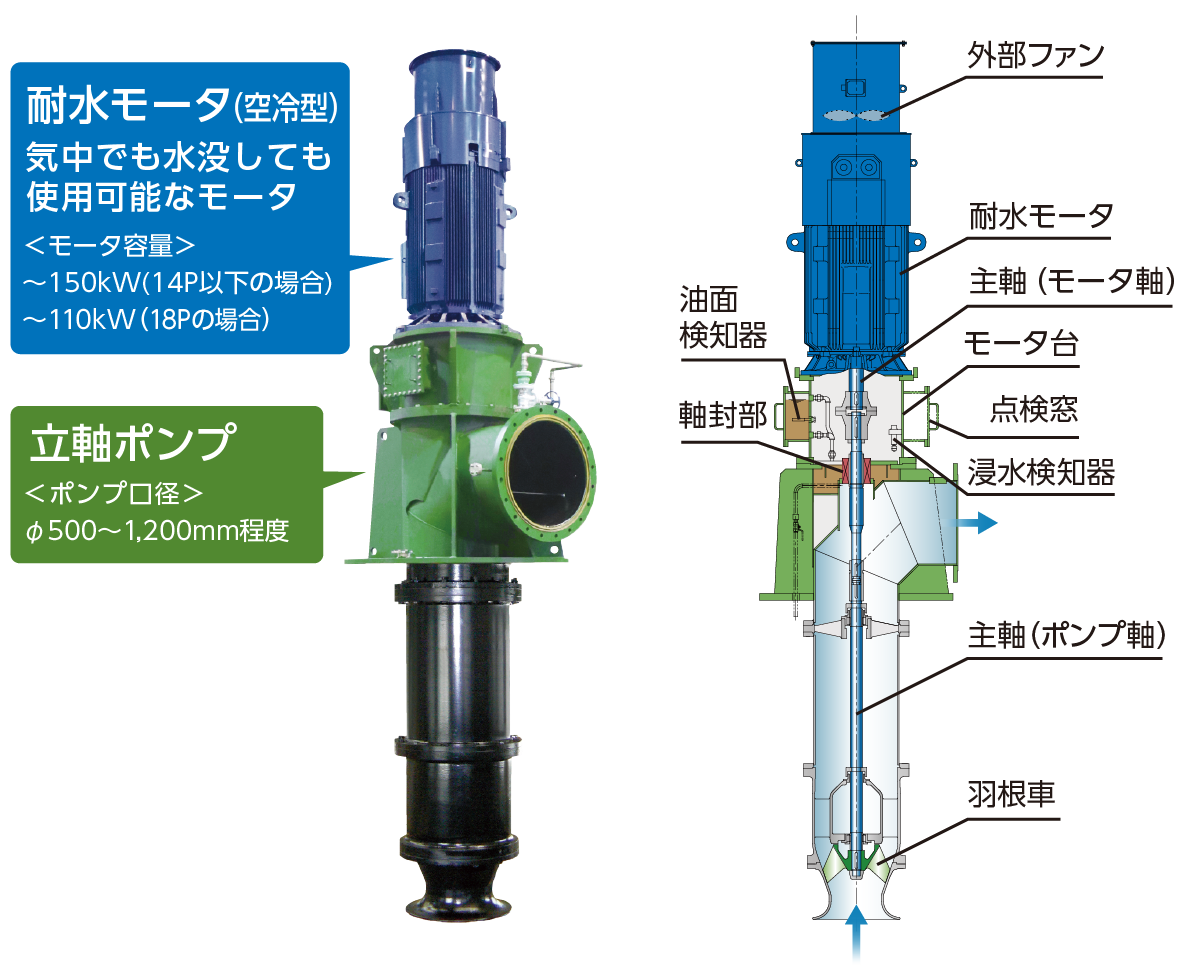

立軸斜流（軸流）ポンプ
NETIS登録製品(KT-250046-A)／
NNTD登録製品(1351)

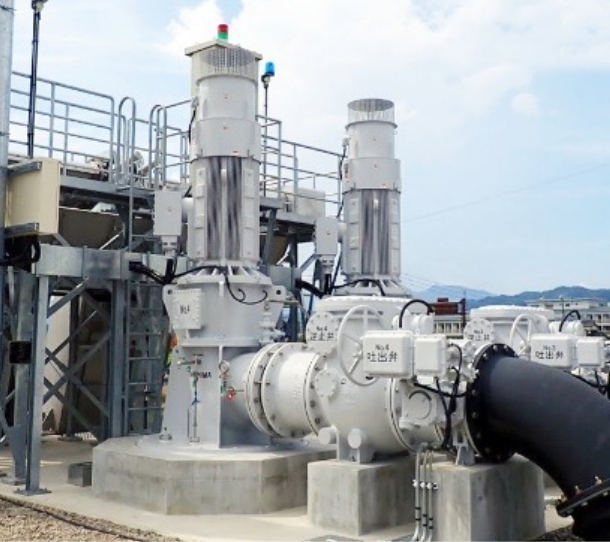

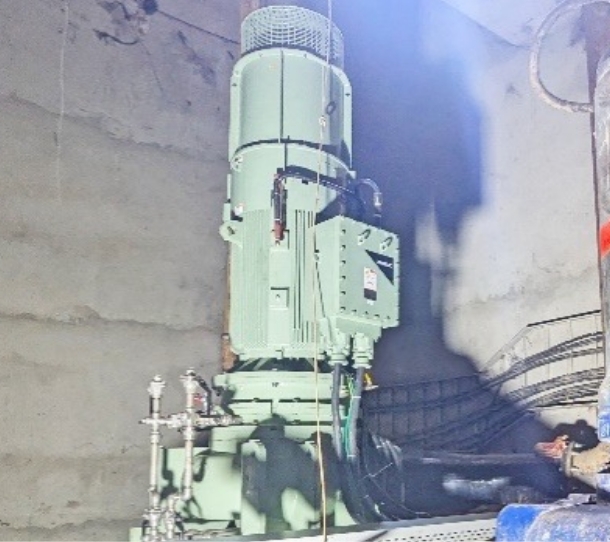

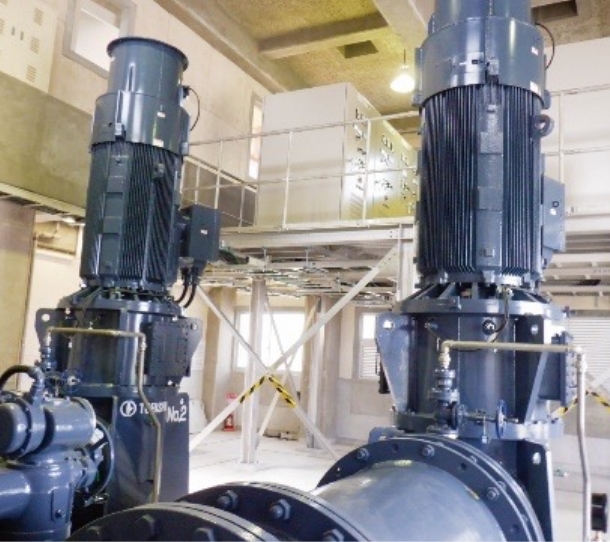

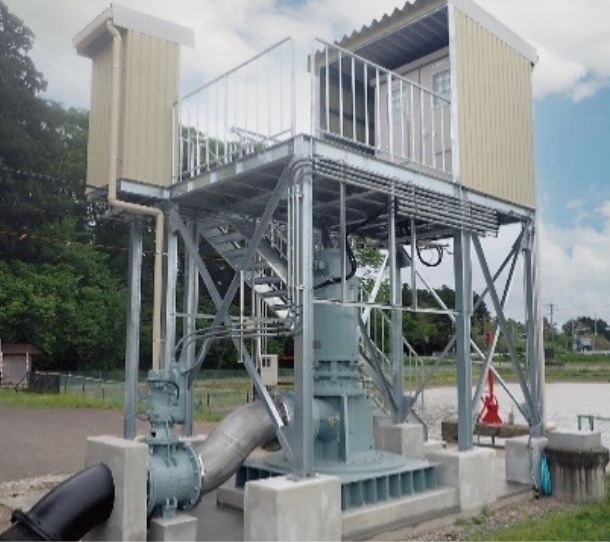

納入事例

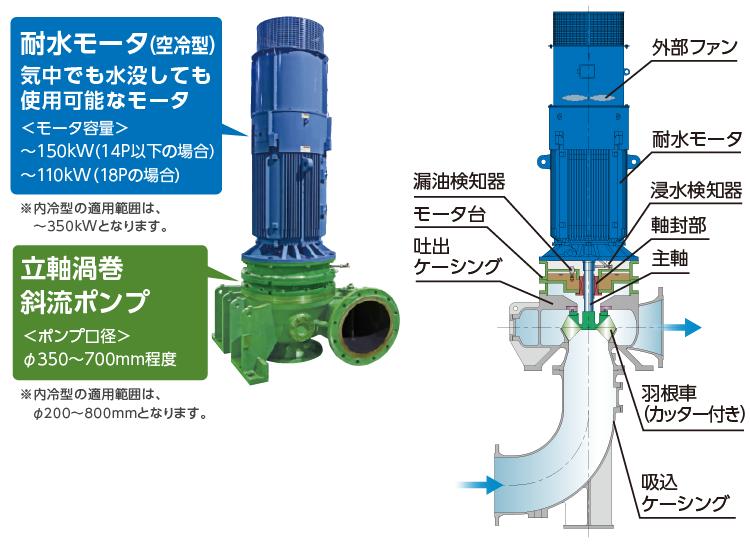

立軸渦巻斜流ポンプ
NNTD登録製品(1351)

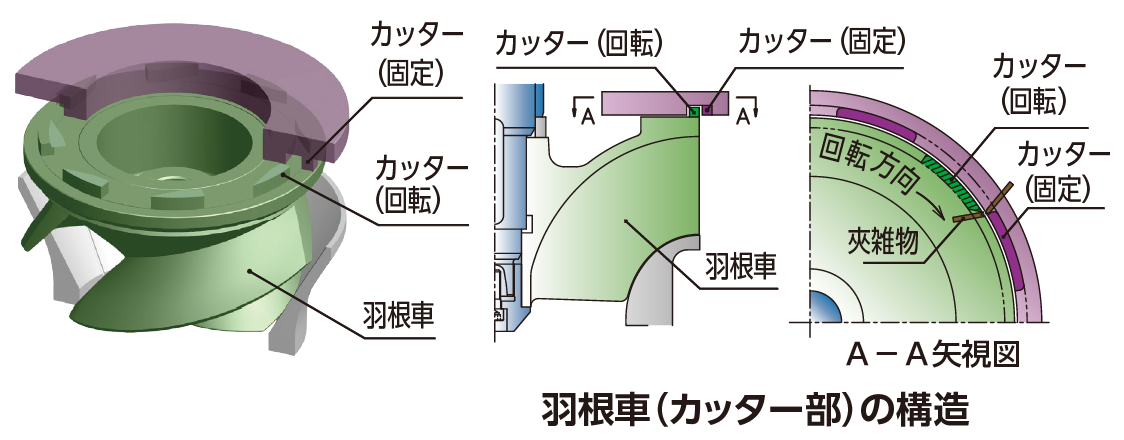

⽻根⾞について
汚⽔⽤にはゴミ詰まり対策として、
⽻根⾞後壁にカッター機能を備えています。

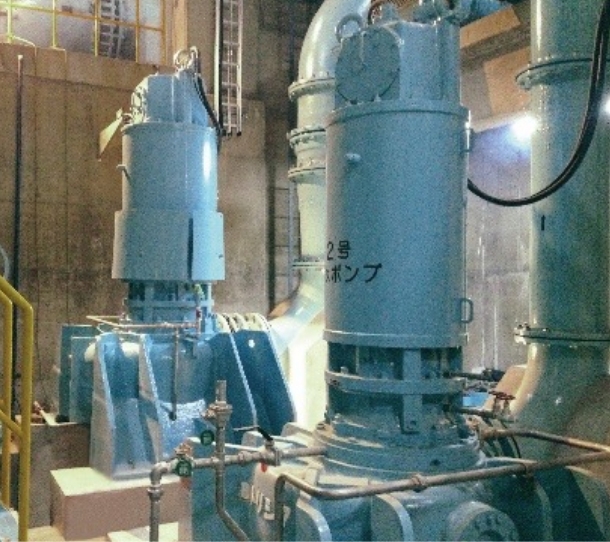

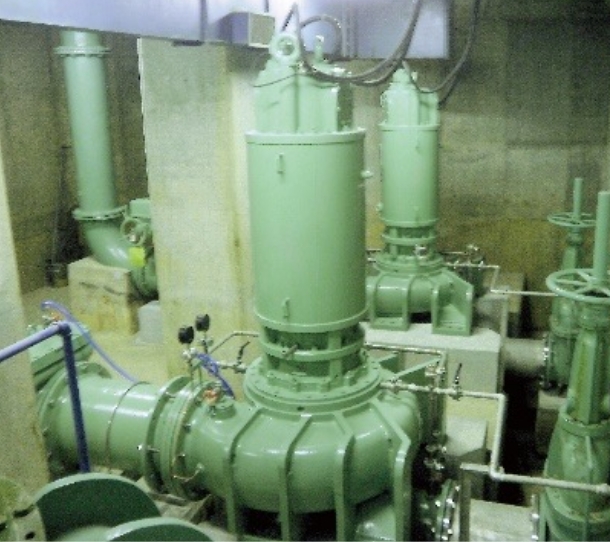

納入事例
