メカニカルシール(トリシール)

LU1000シリーズ(回転形・ゴムベローズシール)

端面の摩耗や軸の動きにはゴムベローズの伸縮によって追従するため、パッキン部の摺動はなく軸の摩耗は生じません。
また、スラリー堆積による追従不良のトラブルはありません。
固定環はゴム製パッキンによりフロートさせ、 回転環はゴムベローズにより支持されているため振動に対する緩衝性に優れています。回転伝達はクラッチ式で回転方向に関係なく使用できます。

製品情報

LU1107

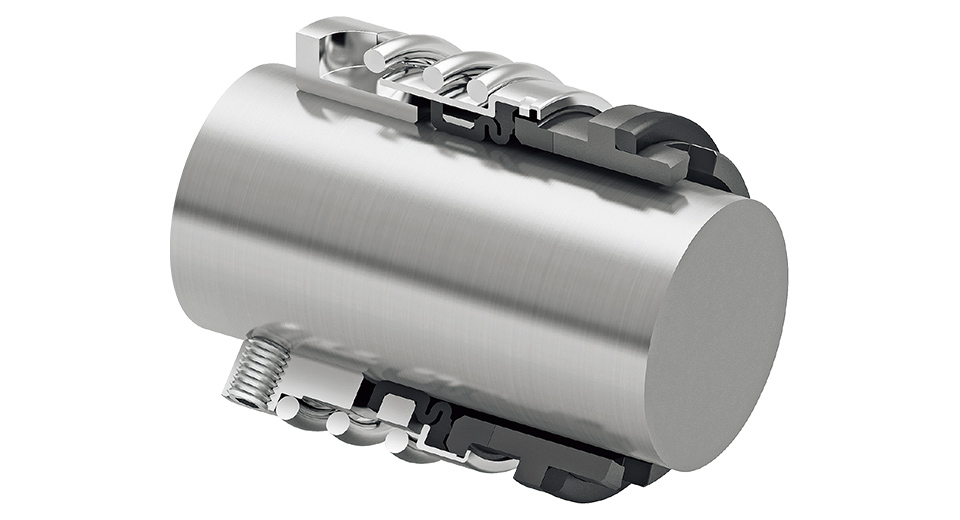

LU1107の製品画像

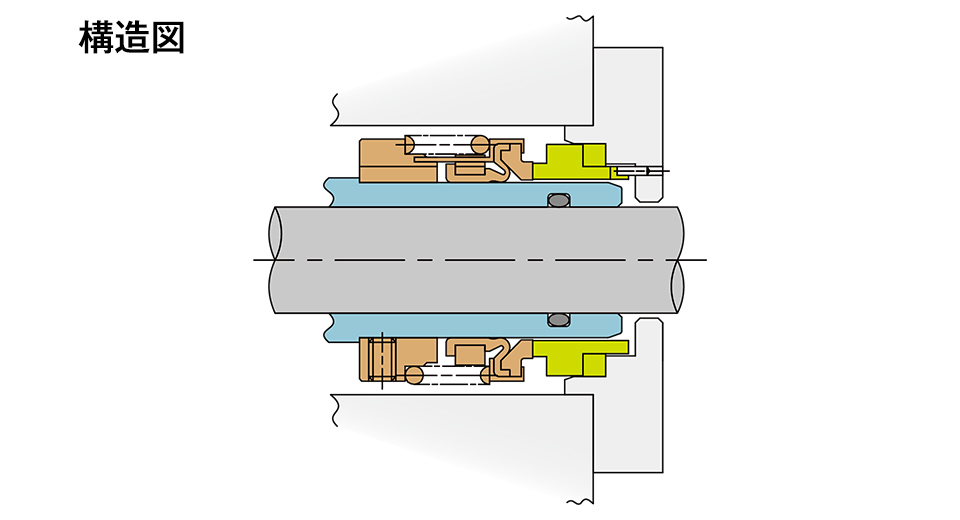

LU1107の構造図
適用
圧力 0~0.5MPaG
周速 ~20m/s
軸径 20~80mm
対象流体 水、温水、油、汚水
材質
摺動材質 SiC×SiC、SiC×カーボン
パッキン材質 NBR、FKM

適用例

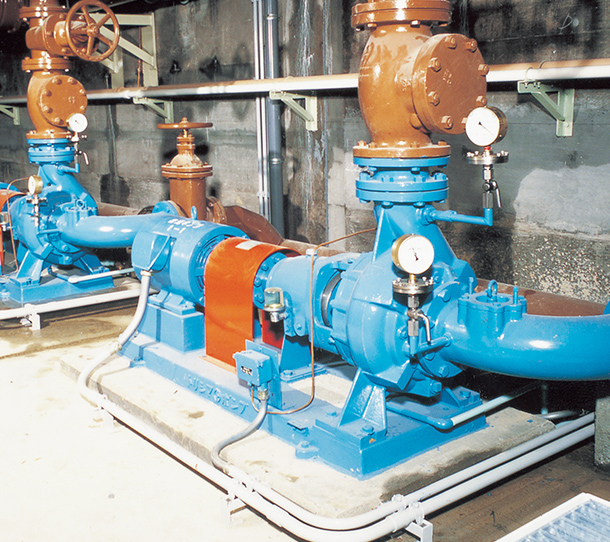

汚泥輸送ポンプの適用イメージ
汚泥輸送ポンプ(ノンクロッグ渦巻ポンプ)

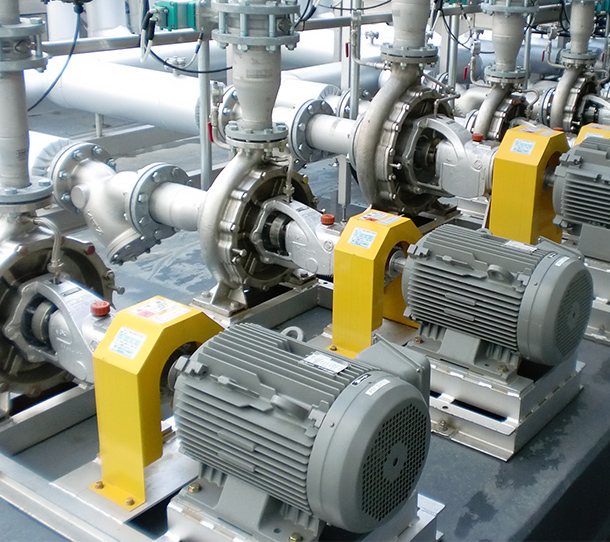

食品プラントでのプロセスポンプの適用イメージ
食品プラントでのプロセスポンプ(片吸込渦巻ポンプ)

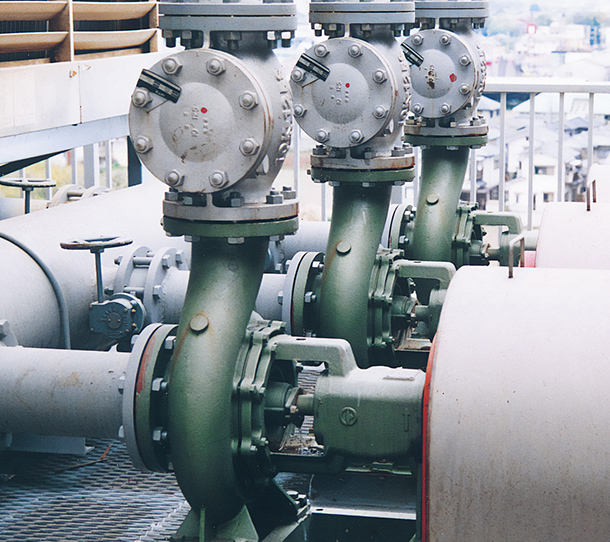

食品プラントでのプロセスポンプの適用イメージ
食品プラントでのプロセスポンプ(片吸込渦巻ポンプ)

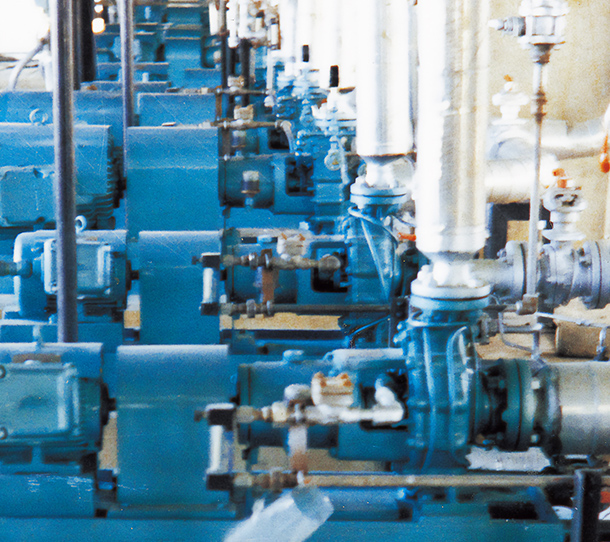

化学プラントでのプロセスポンプの適用イメージ
化学プラントでのプロセスポンプ(片吸込渦巻ポンプ)

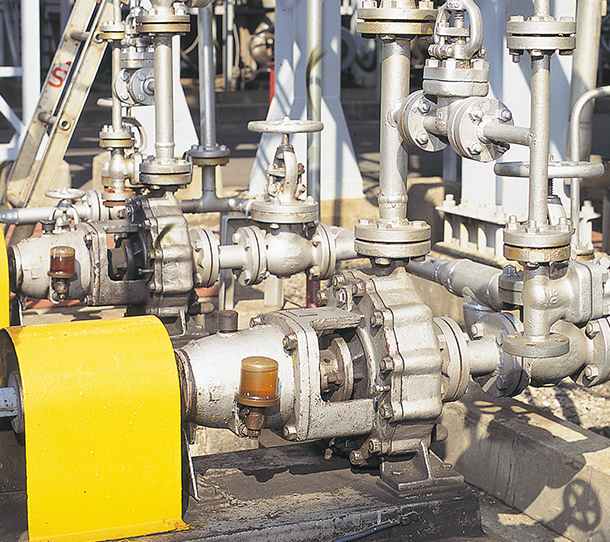

石油化学プラントでのプロセスポンプの適用イメージ
石油化学プラントでのプロセスポンプ(片吸込渦巻ポンプ)
