メカニカルシール(トリシール)

LD1000シリーズ(回転形・ゴムベローズダブルシール

耐スラリー性のあるゴムベローズタイプのダブルメカニカルシールです。
高性能なシール材を使用しており、 耐食性流体においても優れたシール性能を持ち、高寿命です。
取り付け寸法が短く、小型ポンプの小さなハウジングにも取り付け可能です。

製品情報

LD1107(陸上ポンプ用)

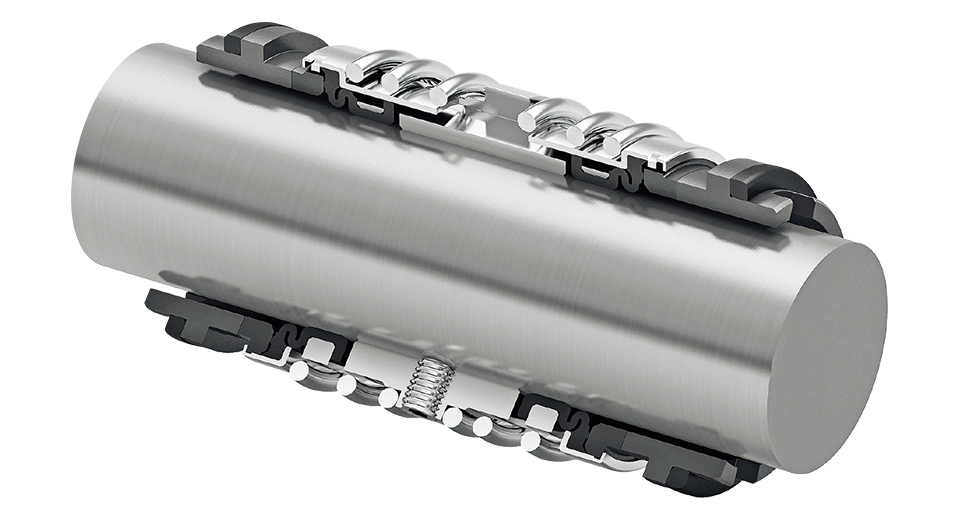

LD1107(陸上ポンプ用)の製品画像

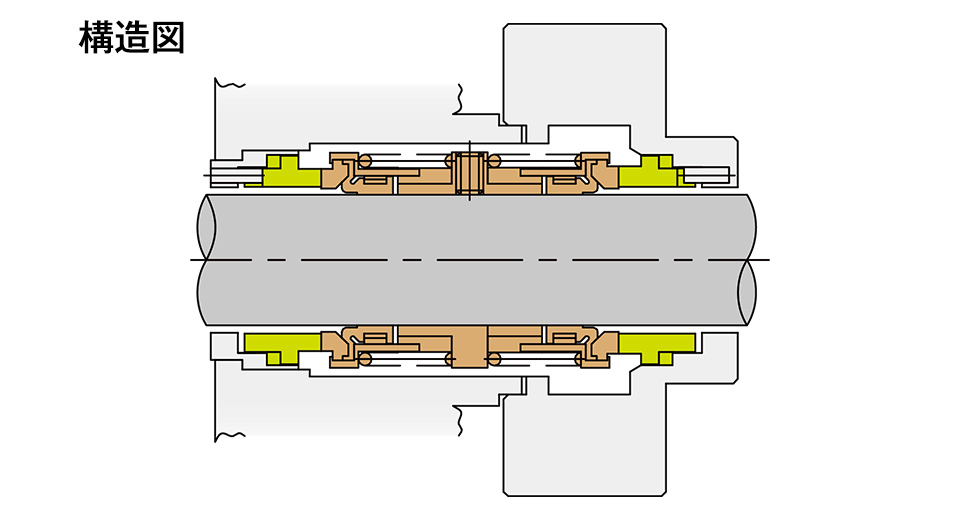

LD1107(陸上ポンプ用)の構造図

LD1107(水中ポンプ用)

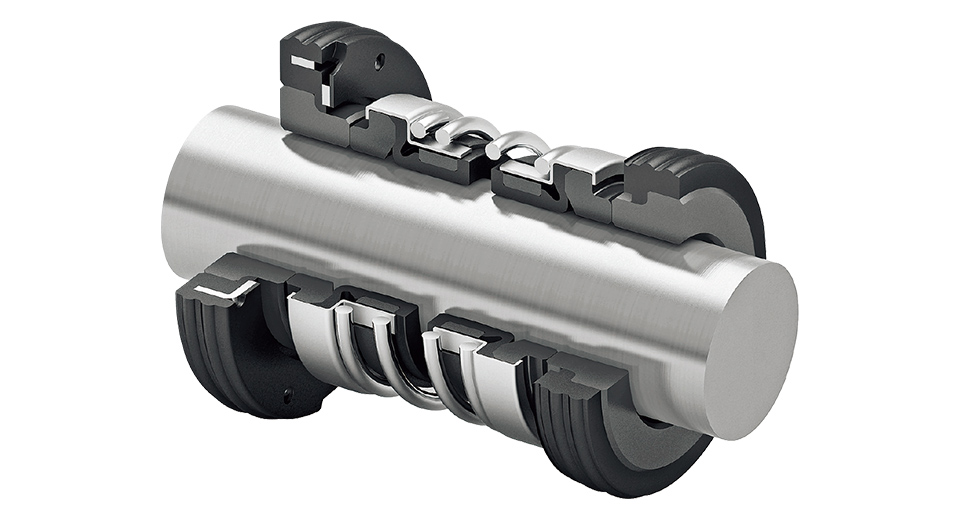

LD1107(水中ポンプ用)の製品画像

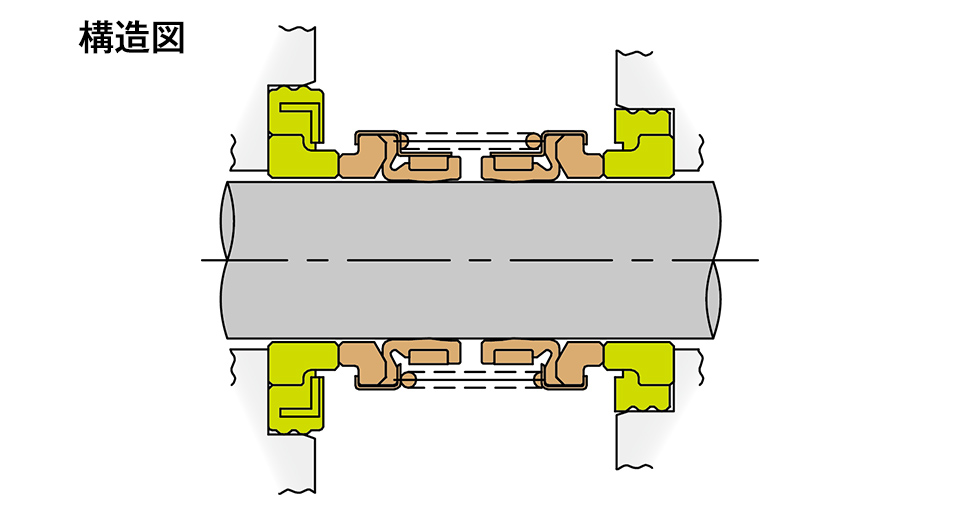

LD1107(水中ポンプ用)の構造図
適用
圧力 ー0.1~0.5MPaG
周速 ~20m/s
軸径 14~80mm
対象流体 スラリー混入流体、凝固性流体、汚水ほか
材質
摺動材質 (ポンプ側)
SiC×SiC、タングステンカーバイド×タングステンカーバイド
(モータ側)
SiC×カーボン、SiC×SiC、タングステンカーバイド×タングステンカーバイド、タングステンカーバイド×カーボン
パッキン材質 NBR、FKM

適用例

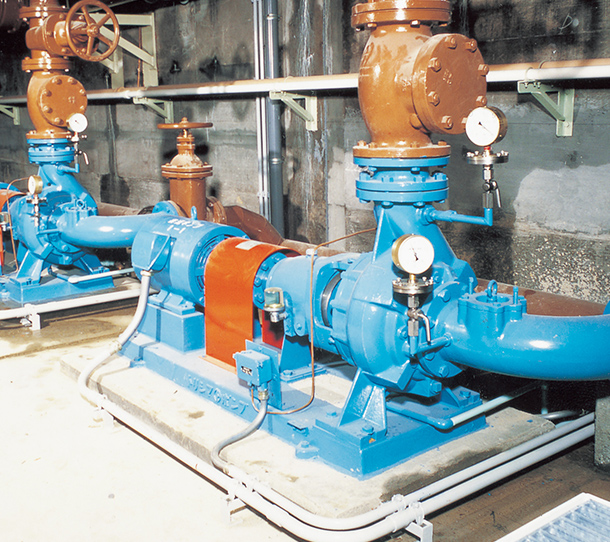

汚泥輸送ポンプの適用イメージ
汚泥輸送ポンプ(ノンクロッグ渦巻ポンプ)
