在发电厂及海水淡化工厂,会采用各种各样的泵设备,为确保工厂的平稳运行,这些设备必须具备较高的可靠性。 为了实现泵设备的平稳运行,必须综合考虑多方面的因素,包括轴承寿命、外壳耐压程度、旋转体稳定性、气穴控制、吸入水槽中发生的旋涡,以及耐腐蚀性等。
酉岛的研究开发部正在利用最尖端的流体及结构分析技术,对这些课题进行逐一攻克。
要实现泵设备的高速及小型化,必须要先解决如何抑制气穴发生的问题。酉岛正在利用大型集群设备及最新的CFD分析技术,对气穴的发生状态进行预测,着力改进相关设备的气穴特性“图1&2”。
“图1”气穴分析结果
(左:传统叶轮、右:改良叶轮、红色区域代表气相)
“图2”气穴可视化照片
(改良叶轮。气穴的发生得到抑制)
在设计时将外径缩小的泵,容易因为叶片等压力恢复装置的冲击造成脱流,进而发生旋转失速(旋涡剧烈转动)。 此时,由于振动及噪音会增大“图1”,泵的运行将会被限制在一个明显偏小的流量范围内。
为了查明发生旋转失速的详细原因,我们采用动态PIV,对内部的流量进行了测量,“图2&3”。
同时利用CFD,对引发旋转失速的原因进行了研究,“图4&5”。
还实施了设计参数分析,开发出了不易产生不稳定特性的形状,“图6”。
“图1(左)”静压变化波形 “图2(右)”动态PIV与静压测量位置
“图3”旋转失速的涡核(PIV测量)
“图4”瞬时压力等高线图(CFD)
“图5” 瞬时速度矢量图(CFD)

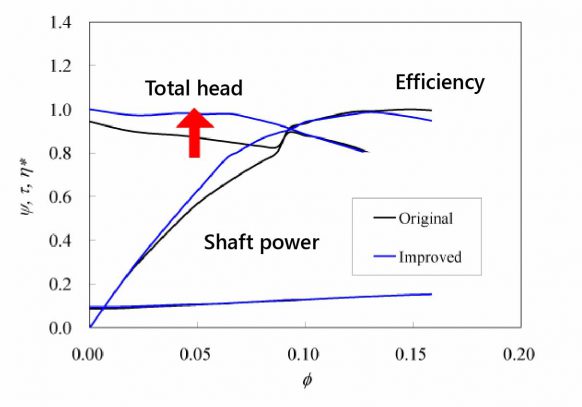

“图6” 泵性能曲线
对大型泵设备而言,如果安装位置及水槽形状不合适,可能会在吸入水槽内发生不利于泵运行的水中旋涡及空气吸入漩涡,而通过模型试验及CFD(Computational Fluid Dynamics),对旋涡的发生进行预测,则能够设计出更为合理的形状。
“图1”
水中旋涡(模型试验)
“图2”
空气吸入漩涡(模型试验)
“图3”
通过CFD实施的旋涡预测
“图4” 旋涡防止措施
通过最合理的轴承设计,可确保泵的长期健康,实现稳定的连续运转。
还可以通过对轴承箱的振动及旋转体的振动进行监控,确保轴承在各类运行条件及环境下的良好状态。
金属轴承
轴承测试仪器
要提供可实现安全运行的泵产品,旋转体的稳定性同样是一项重要因素。以高压多级泵“图1”为例,使用专用软件,实施稳定性分析及扭转振动分析,在掌握固有振动数、固有振动模式形状“图2&3”的基础上,开展旋转体的设计工作。
“图1”高压多级泵旋转体结构
“图3”扭转振动分析结果(固有模式图)
“图2”稳定性分析结果(固有模式图)
随着市场对海水泵需求的日益增长,材料的耐腐蚀性变得越来越重要,而海水的成分及温度会对这一特性造成很大的影响。 本公司会根据安装使用泵设备的地域条件开展试验,确保最为重要的“可靠性”。
海水中的腐蚀试验
对于中东地区
不锈钢材质海水高压泵用于RO海水淡化厂
