無注水ポンプシステムは、主ポンプの揚水始動時の迅速化と操作制御の容易化を目的としたシステムで、外部注水を行わなくてもドライ運転ができるシステムです。
汚水・下水用ポンプ、合流式の雨水用ポンプに適したポンプ内水循環システムです。
調圧ベローズ、伝熱保護管、循環インペラ、メカニカルシールにより閉水路を構築しています。
※低揚程の場合は調圧ベローズを省略した簡易型が適用できます。
口径 | 3,000mm以下 |
---|---|
連続ドライ運転可能時間 | 制限無し |
ポンプ揚程が低く、スラスト軸受が自然冷却または空気冷却により無水化が可能である場合に適したドライ軸受システムです。軸受材質は、合成樹脂材料(PBI)を採用し、1時間のドライ運転に耐えることができます。
口径 | 2,000mm以下 |
---|---|
連続ドライ運転可能時間 | 1時間 |
調圧ベローズ、伝熱保護管、メカニカルシールで閉水路を構成。伝熱保護管を貯留管として循環水を確保し、
シャフト上に取り付けた循環インペラにより、水中軸受、スラスト軸受、メカニカルシールへ循環水を供給するシステムです。
※ポンプ全揚程が低揚程の場合は、調圧ベローズを省略した簡易型が適用できます。

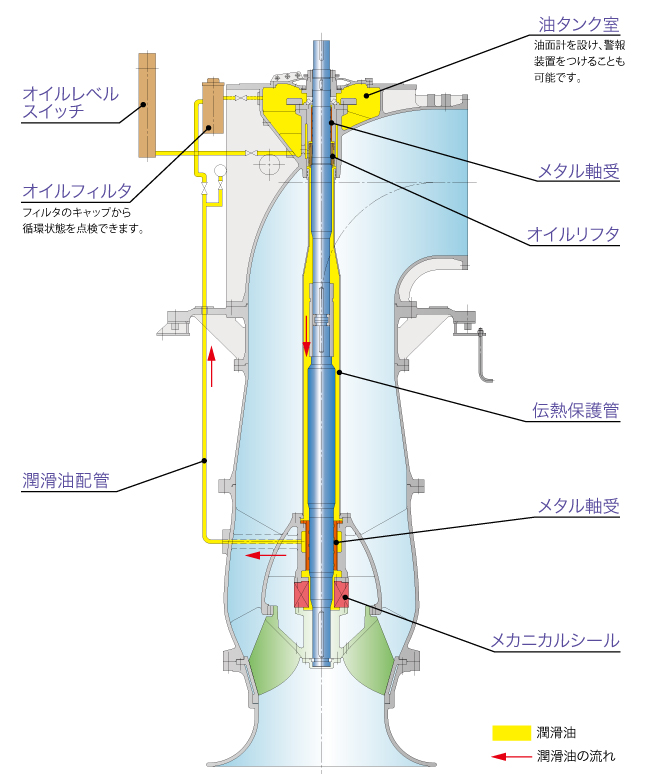

≪生分解性潤滑油循環方式≫
軸受はメタル軸受を使用し、環境に優しい油で冷却します。デリベンド上部に油タンク室を設け、シャフトの回転によるオイルリフタで潤滑油を循環させるシステムです。
※適用範囲:全揚程が9mまで 口径1000mm以下

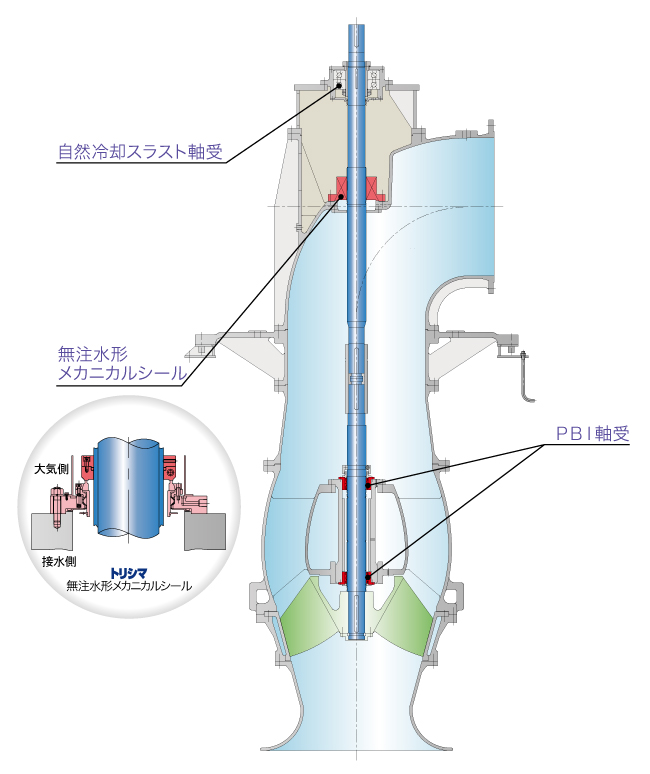

軸受材質に特殊合成樹脂(PBI®)を用い、ポンプ揚水により潤滑するシステムです。
スラスト軸受が自然冷却または空気ファン冷却方式でメカニカルシールが無注水であることが必要です。
また、スラリーやゴミを多量に含む揚水には防塵装置を設けます。
※PBI®:ポリベンゾイミダゾール(セラミックスに比較し衝撃に強い材質)
